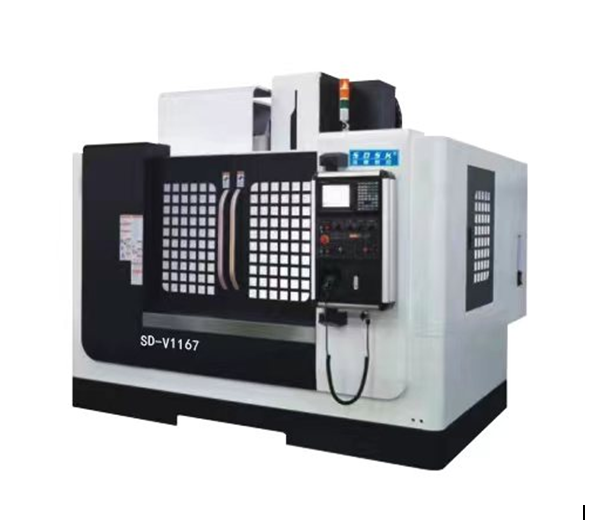

項目 | SD-V1167 |
行程 | |
X軸行程 | 1100mm |
Y軸行程 | 700mm |
Z軸行程 | 700mm |
主軸鼻端至檯面 | 120-820 |
主軸中心至立柱導軌面距離 | 870mm |
工作臺 | |
工作臺尺寸 | 1200×650 mm |
T型槽 | 18×5T×120 mm |
工作臺最大載重 | 800KG |
主軸 | |
主軸錐度 | BT40/150 |
主軸轉速 | 12000rpm主軸馬達12000RPM |
傳動傳動方式 | 直連 |
主軸功率(馬力) | bi18/12000 |
刀具最大重量 7kg | |
X軸傳動方式 | 直接式 |
Y軸傳動方式 | 直接式 |
Z軸傳動方式 | 直傳式 |
Z軸配重方式 | 伺服抱閘剎車 |
三軸切削速度 | 1-10000 mm/min |
三軸快速速度 | 24m/min |
線軌規格 | |
X軸線軌規格 | 45mm(6滑塊)臺灣上銀或德國力士樂 |
Y軸線軌規格 | 45mm(4滑塊)臺灣上銀或力士樂 |
Z軸線軌規格 | 45mm(6滑塊)臺灣上銀或力士樂 |
三軸鐳射定位精度VDI(3441) | ±0.005/300 |
重復鐳射定位精度VDI(3441) | ±0.003 |
一般資料 | |
所需氣壓 | 6.5 kgf/cm2 |
機械重量 | 7600KG |
機器高度 | 2700 |
占地面積 | 2800*2700 |
序號 | 標準配置 | 規格名稱 | 廠家 | 產地 |
1 | 三軸滾珠螺桿 | X:R40-12-C3級 Y:R40-12-C3級 Z:R40-12-C3級 |
THK | 日本 |
2 | XY軸伸縮護罩 | 公雞/鴻旺 | 臺灣 | |
3 | 集中式自動潤滑系統 | LCB4411B-6L (容積式) | 勝祥/寶騰 | 臺灣 |
4 | 直連主軸 | BT40-12000rpm | 大悅或愛貝科 | 臺灣 |
5 | 油壓打刀缸 | H-500 | 中日/聖傑 | 臺灣 |
6 | 三點組合 | 臺灣 | ||
7 | 主軸冷卻機系統 | 乾冠/瑞科 | 臺灣 | |
8 | 電箱冷卻系統 | 乾冠/瑞科 | 臺灣 | |
9 | 變壓器 | 25KW | 勁帆/金保 | 臺灣 |
10 | 電箱繼電器 | n/a | 施耐德 | 法國 |
11 | 水準調整螺栓及墊塊 | n/a | n/a | 國產 |
12 | 基礎螺栓及墊塊 | n/a | n/a | 國產 |
13 | 岡田刀庫 | 24把 | n/a | 臺灣 |
項次 | 名 稱 | 廠 牌 |
1 | 控制系統 | 日本發那科0lMF,bi18/12000轉 |
2 | 伺服電機 | MF5,bis22/3000*,2十bis22/3000BRK |
3 | 主軸整組 | 臺灣大悅 |
4 | 軸 承 | SKF日本或德國FAG |
5 | 滾珠螺桿 | 德國因納或 臺灣上銀 |
6 | 極限開關 | 無 |
7 | 電磁開關 | 臺灣 |
8 | 工作燈 | LSDD 1支 |
9 | 電器箱恒溫 | 乾冠/瑞科 |
10 | 繼電器 | 施耐德 法國 |
11 | 切削液馬達 | 合一/德洋 |
12 | 潤滑油注油器 | 寶騰或勝祥臺灣 |
13 | 主軸冷卻機 | 乾冠/瑞科 |
14 | 變壓器 | 金保/勁帆 |
15 | 大鑄件(主件) | HT300鑄造 |
16 | 氣管 | 臺灣 |
17 | 三色警示燈 | 臺灣 |
18 | 線規絲桿 | 臺灣上銀 |
19 | 電器線材 | 斌杰/哲宏 |
