五軸龍門加工中心SDSK2012WL-BT30技術規格書/可非標定制

日期:09-04    屬于:新品發布



深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:www.szjianzhi.com
鋁型材加工中心官網:www.szjdsk.cn
新能源汽車配件網:www.sdskcnc.cn

一、機器簡介:
  1. SDSK2012WL-BT30機型是專門為客戶量身定做的2AC五軸龍門加工中心,定梁式龍門結構

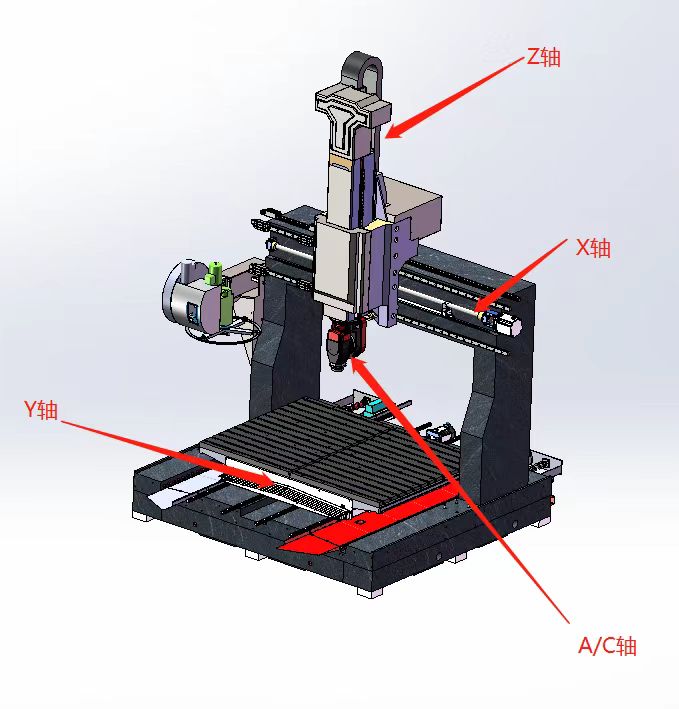

  2. 運動方式為Y軸工作臺前后運動,X軸左右運動,Z軸上下運動A軸可±115·旋轉、C軸可±540·旋轉。
3、帶RTCP刀尖跟隨功能,可完成五軸五聯動加工;
4、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密3D雕銑、側銑、立銑、切割、擴孔、打孔、攻絲等加工。

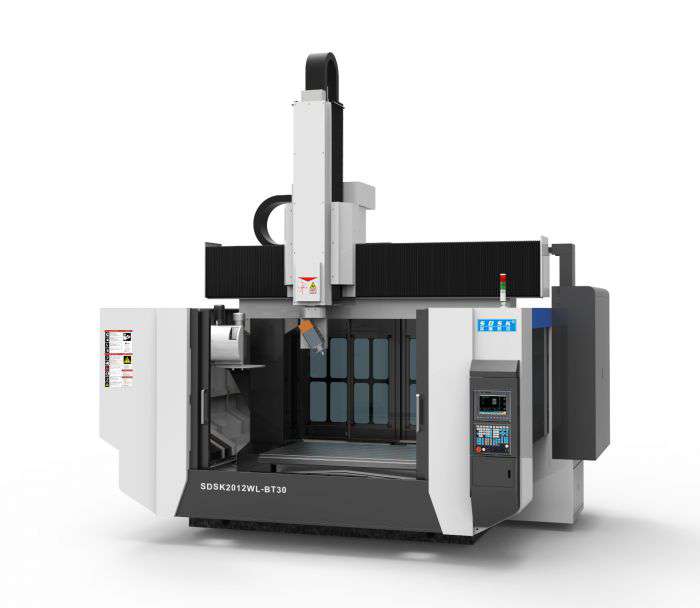

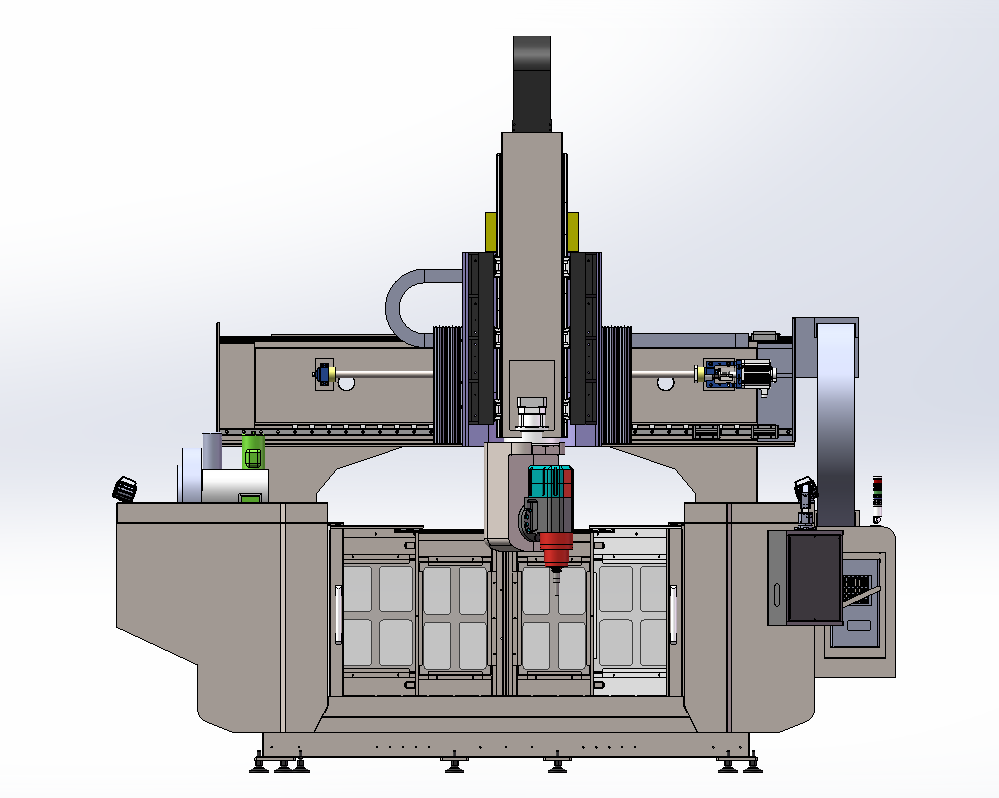

(圖片類似,以實物為準)
二、機器主要配置清單(單位:mm)
序號 規      數量 原產地
  1.
新代系統220MA;(五軸專用系統、帶RTCP刀尖跟隨功能)
X軸伺服電機-AM35(5.5KW);
Y軸伺服電機AM28(3.5KW)
Z軸伺服電機、帶抱閘-AM35(3.5KW)
主軸伺服驅動11KW-24000轉;
全套 臺灣
  1.
AC五軸搖擺頭(另有技術說明); 1 自制
  1.
電主軸BT30-150-377-2400011KW,氣動換刀,帶編碼器 1個 佛山
  1.
16位圓盤刀庫(岡田) 1 臺灣
  1.
XYZ軸用 臺灣上銀/銀泰精密級直線導軌 (X45*2,Y35*4Z35*4) 全套 臺灣
  1.
XYZ軸用 臺灣TBI 精密級研磨級滾珠絲桿(X50,YZ40) 全套 臺灣
  1.
大理石(花崗巖)床身; 全套 山東
  1.
主要配件鑄鐵(HT300) 全套 自制
  1.
配電柜恒溫空調系統 1 東莞
  1.
施耐德電氣配件施耐德 1 天津
  1.
進口NSK/KOYO  P級角接觸配對軸承 全套 日本
  1.
主軸冷機 (雷德) 1 東莞
  1.
電子手輪深圳精雕 1 廣州
  1.
對刀儀(深圳精雕 1個 自制
  1.
無線探頭 1個 東莞
  1.
X/Z軸配三防布風琴罩(Y鋼板防護罩 ) 1 自制
  1.
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
  1.
自動潤滑油泵(寶騰) 1 東莞
  1.
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
  1.
水泵 1 常州
  1.
氣槍、水槍 1 浙江
  1.
機床附件,工具箱 1 深圳
  1.
刀柄/配大小全套縮咀(三合),延長桿1 5個 深圳
  1.
5.5KW工業吸塵器 1個 佛山
三、設備主要技術參數:(單位:mm)
機型 SDSK2012WL-BT30
外型尺寸 4800*3900*4920左右
工作臺尺寸 X2000/Y1200TM12
龍門寬度 2450
主軸鼻端至臺面 最高1150~最低150
X主軸0·時左右移動行程 2000
Y主軸0·時工作臺面前后移動行程 1200
A±90·時兩個主軸鼻端距離 X:1430
A±180·時兩個主軸鼻端距離 Y:630
Z行程 1000
A軸旋轉角度 ±115·
C軸旋轉角度 ±540·
A 軸最高轉速 60rpm
C 軸最大轉速 60rpm
最大快移速度XYZ X35米/分鐘
Y35米/分鐘
Z30米/分鐘
最大加工速度 12米/分鐘
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 士0.02mm
局布定位精度 300 mm內±0.01mm
重復定位精度 0.004mm
主軸數 1個
電主軸功率 11KW
主軸伺服轉矩 13.1N.m
圓盤刀庫(安裝于機床左側) 16
刀具長度最大 250mm
刀具直徑最大 80mm
換刀方式 自動
主軸轉速 24000rpm/min
夾持刀柄 BT30
對刀方式 自動
臺面承受負荷 1500Kg
額定電壓 380V/50HZ
整機最大功率 28KW左右
整機重量 12000Kg左右
四、AC搖擺頭參數表說明:
序號 名稱 型號 參數
1 A軸諧波減速機 RV-27K-80F 速比:73.16
2 A軸額定輸出扭矩   265Nm
3 瞬間最大容許轉矩扭矩           1323Nm
4 A 軸伺服功率   0.75kW
5 A 軸最高轉速      60rpm
6 A軸伺服電機轉數   3000rpm
7 A 軸轉角范圍      ±110°(DEG)
8 A 軸最小設定角度   0.001
9 A軸編碼器類型     絕對式
10 A 軸定位精度   ≤1'(arc.min)
11 A軸重復定位精度   ±8(SEC)
12 C軸諧波減速機 RV-50K-F130-D22 速比:32.54
13 C額定輸出扭矩   490Nm
14 瞬間最大容許轉矩扭矩           2450Nm
15 C軸伺服功率   1.0kW
16 C 軸最大轉速           60rpm
17 C軸伺服電機轉數   3000rpm
18 C 軸轉角范圍           ±360°(DEG)
19 C軸編碼器類型        絕對式
20 C 軸定位精度           ≤1'(arc.min)
21 C 軸重復定位精度           ±8(SEC)
22 恒功率電主軸 BT30-150-377-24000rpm 24000rpm
23 冷卻方式 水冷 2426·
24 主軸扭矩           13.1Nm
25 主軸額定/最高轉速   8000/24000rpm
26 主軸額定功率           11kw
27 刀柄           BT30
28 軸承潤滑方式           油脂潤滑
29 中心出水           0.7-4Mpa
30 打刀方式 氣動 氣壓0.5~0.6 mpa
31 總重量       270kg左右

五、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. AC搖擺頭組件 12. 剛性攻牙功能
3. 自動潤滑系統 13. 電氣箱空調
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄5個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M16馬鐵
8. 主軸吹氣裝置 18. 6寸批士一臺
9. 傳輸線 19. 鎖咀  ER25(4-12)  1套
10. 半封閉式護罩 20. 護罩
