| 規 格 說 明 | 數量 | 原產地 |
| 西門子五軸數控系統；（帶RTCP功能）(待確認) 面板： 驅動器： 驅動器：（3臺） 驅動器： X/Y軸： Z軸： A軸： C1C2軸： 主軸驅動器： 電纜整套； |
全套 | 德國 |
| XYZ軸用 臺灣上銀/銀泰精密級滾柱直線導軌 (或同等級品牌) |
全套 | 臺灣 |
| XYZ軸用 臺灣TBI/上銀/銀泰 精密研磨級滾珠絲桿 (或同等級品牌) |
全套 | 臺灣 |
| XY軸配雷尼紹光柵尺、讀數頭(可另選配) (或同等級品牌) |
無 | 英國 |

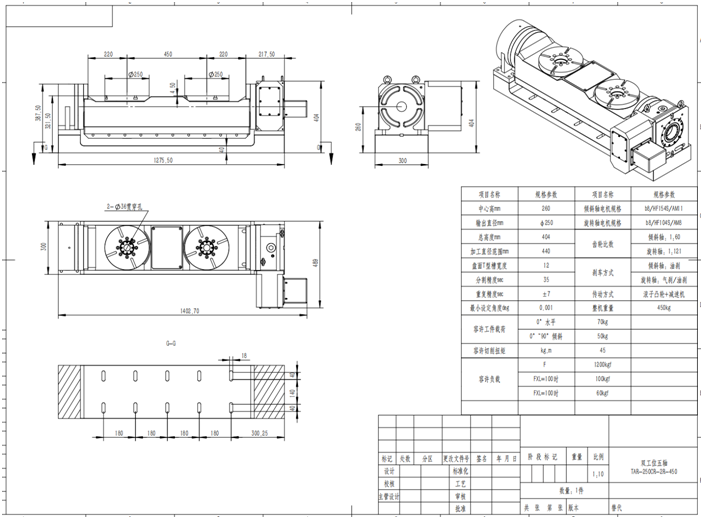

| 配TAR-250CR-2R-450-AC軸雙工位搖籃五軸轉臺(另有說明書) (或同等級品牌) |
臺灣 | |

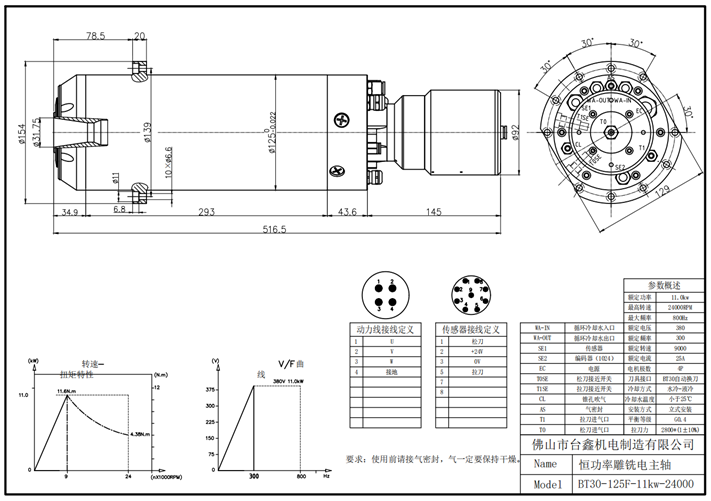

| 電主軸BT30-11-125-24000，氣動換刀、帶編碼器 (備注:可選配中心出水)可另 |
1個 | 深圳 |
| 圓盤式刀庫-16位 （安裝于機器立柱左側） | 1套 | 浙江 |
| 大理石(花崗巖)床身 | 1套 | 山東 |
| 鑄鐵機械零配件 | 1批 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| TBI/NSK/KOYO P級角接觸配對軸承 (或同等級品牌) |
全套 | 進口 |
| 主軸水冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配三防布風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 水泵（斯納爾） | 1套 | 常州 |
| 噴水裝置 | 1套 | 自制 |
| 機床附件 | 1套 | 深圳 |
| 刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |

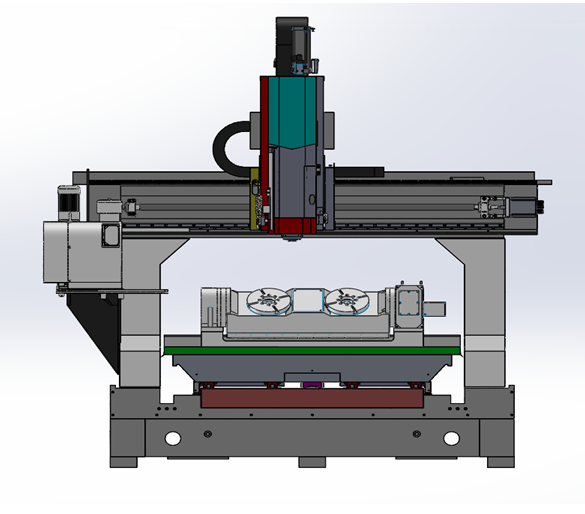

| 機型 | SDSK1780YIW-2R--HSK-40E |
| 外型尺寸 | 長3500*寬2680*高3500左右 |
| 鋁工作臺尺寸XY | 1700*800 (T型槽M14) |
| 龍門寬度 | 1760 |
| 主軸鼻端至臺面 | 最高830～最低380 |
| X/Y/Z/A/C行程 | X﹕1750 Y﹕830 Z﹕450 |
| 搖籃五軸盤面直徑 | Φ250*2 |
| 盤面距離 | 450 |
| 工作臺擺動角度 (A軸) | ±120° |
| 工作臺轉動角度 (C1C2軸） | 360° |
| 工作臺擺動速度（A軸） | 100rpm |
| 工作臺轉動速度（C1C2軸） | 100rpm |
| 最大快移速度XYZ軸 | X﹕48米/分鐘 Y：48米/分鐘 Z：30米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度XYZ軸 | ±0.015mm |
| 局布定位精度XYZ軸 | 300mm ±0.008mm |
| 重復定位精度XYZ軸 | 0.004mm |
| 定位精度(A軸) | ±5(arcsec) |
| 定位精度(C1C2軸) | ±5(arcsec) |
| 重復定位精度(A軸) | <4(arcsec) |
| 重復定位精度(C1C2軸) | <4(arcsec) |
| 電主軸數 | 1個 |
| 電主軸電機功率 | 11KW |
| 電主軸扭矩 | 11.8N.m |
| 圓盤式刀庫 | 16位 |
| 換刀方式 | 自動 |
| 主軸轉速 | 24000rpm/min |
| 夾持刀柄 | BT30 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 25KW左右 |
| 整機重量 | 7000Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M12馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
